3 डी फाइबर लेजर उत्कीर्णन
एक 3 डी फाइबर लेजर एनग्रेवर एक उन्नत लेजर अंकन और उत्कीर्णन मशीन है जिसे फ्लैट और घुमावदार दोनों सतहों पर उच्च परिशुद्धता उत्कीर्णन करने के लिए डिज़ाइन किया गया है। यह मशीन सामग्री और सतहों की एक विस्तृत श्रृंखला में गहरी, जटिल और अत्यधिक सटीक उत्कीर्णन को प्राप्त करने के लिए एक गतिशील 3 डी स्कैनिंग सिस्टम के साथ संयुक्त फाइबर लेजर तकनीक का उपयोग करती है।
विवरण
3 डी फाइबर लेजर एनग्रेवर परिचय
A 3 डी फाइबर लेजर उत्कीर्णनएक उन्नत लेजर अंकन और उत्कीर्णन मशीन है जिसे फ्लैट और घुमावदार दोनों सतहों पर उच्च परिशुद्धता उत्कीर्णन करने के लिए डिज़ाइन किया गया है।
3 डी डायनेमिक फोकस लेजर मार्किंग मशीन उच्च गति, उच्च परिशुद्धता 3 डी गैल्वो के साथ आयातित कोर घटकों को अपनाती है, और हमारे 3 डी निर्दिष्ट सॉफ्टवेयर और नियंत्रण प्रणाली के साथ, यह एक ठीक प्रक्रिया में किसी भी घुमावदार वर्कपीस पर उत्कीर्ण कर सकता है, कोई ऑफ-फोकस समस्या नहीं है।
यह उच्च गुणवत्ता और सुसंगत परिणाम सुनिश्चित करने के लिए ध्यान खोए बिना फ्लैट, घुमावदार, झुकाव और असमान सतहों पर सटीक उत्कीर्णन की अनुमति देता है।
2 डी गैलवो स्कैनिंग हेड और EZCAD2 कंट्रोल कार्ड, EZCAD2 के साथ 2 डी लेजर। 1 4। 11 संस्करण सॉफ्टवेयर।
2.5 डी लेजर का अर्थ है 2 डी लेजर + मोटराइज्ड जेड एक्सिस + EZCAD3 सॉफ्टवेयर।
कॉमन 2 डी लेजर के आधार पर, नवीनतम 2.5 डी मशीन मोटराइज्ड जेड एक्सिस और ईज़कैड 3 सॉफ्टवेयर द्वारा बनाई गई है, जिसका उपयोग मुख्य रूप से एसटीएल फाइल मेटल मोल्ड कॉइन रिलीफ एनग्रेविंग आदि के लिए किया जाता है + 2 डी मशीनों की सभी विशेषताएं।
3 डी लेजरसबसे व्यापक मशीन है, जिसमें मोटराइज्ड जेड एक्सिस और EZCAD3 कंट्रोल कार्ड भी है, साथ ही एक 3 डी डायनेमिक फोकस स्कैनिंग हेड है, इसका उपयोग घुमावदार सतह (ऐप 120 डिग्री) के लिए रोटरी के बिना किया जा सकता है, इसका उपयोग धातु मोल्ड और सिक्का राहत उत्कीर्णन के लिए किया जा सकता है, क्या अधिक है, इसका उपयोग 300*300 मिमी गहरी धातु के लिए बड़े प्रारूप के लिए किया जा सकता है।
3 डी फाइबर लेजर उत्कीर्णनआवेदन
यह सामग्री की एक विस्तृत श्रृंखला के साथ संगत है, जिसमें शामिल हैं:
धातु: स्टेनलेस स्टील, एल्यूमीनियम, पीतल, तांबा, सोना, चांदी, टाइटेनियम।
गैर-धातु: प्लास्टिक, सिरेमिक, सिलिकॉन वेफर्स और लेपित सतहों।
मोटर वाहन और एयरोस्पेस (जटिल भागों पर उत्कीर्णन)।
इलेक्ट्रॉनिक्स (पीसीबी और घटकों पर अंकन)।
गहने (घुमावदार गहनों पर उत्कीर्णन)।
मोल्ड बनाना (मोल्ड डिजाइन के लिए गहरी उत्कीर्णन)।

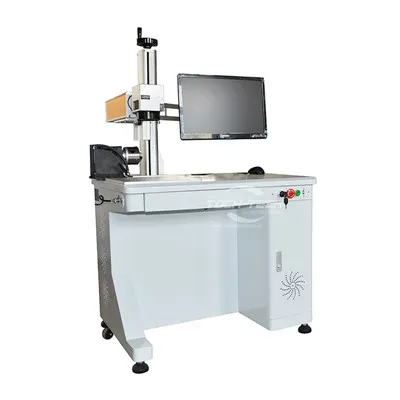

तालिका प्रकार3 डी फाइबर लेजर उत्कीर्णन लाभ
1। जटिल ज्यामितीय पर उच्च परिशुद्धता और सटीकता।
2.3 डी स्कैनिंग सिस्टम और स्कैनिंग हेड, इन्फ्रारेड फोकसिंग सिस्टम फोकल लंबाई को मापने के बिना, काम को अधिक सुविधाजनक बनाते हैं।
3। गैर-संपर्क प्रक्रिया वर्कपीस को कोई नुकसान नहीं पहुंचाती है।
4। सेवा जीवन 100 से अधिक है, 000 घंटे और कम रखरखाव लागत।
5। अलग -अलग सतह ऊंचाइयों के लिए स्वचालित फोकस समायोजन।
6। उच्च फोटोइलेक्ट्रिक रूपांतरण दर, 30%तक, पूरी शक्ति 600W से कम, ऊर्जा की खपत की बचत।
3 डी फाइबर लेजर उत्कीर्णन सुविधाएँ
गतिशील 3 डी स्कैनिंग प्रौद्योगिकी
असमान, इच्छुक, या घुमावदार सतहों पर चिकनी और सटीक अंकन के लिए एक उच्च गति 3 डी गैल्वो स्कैनिंग सिर से लैस।
समायोज्य फ़ोकसिंग क्षमता
स्वचालित रूप से सतह की ऊंचाई और आकार के आधार पर लेजर फोकस को समायोजित करता है, जटिल ज्यामिति में लगातार अंकन गुणवत्ता सुनिश्चित करता है।
व्यापक संगतता
धातुओं (स्टेनलेस स्टील, एल्यूमीनियम, पीतल, आदि), प्लास्टिक, सिरेमिक, और बहुत कुछ सहित विभिन्न प्रकार की सामग्रियों का समर्थन करता है।
गुणवत्ता
कुरकुरा, स्थायी और उच्च-विपरीत उत्कीर्णन का उत्पादन करता है। न्यूनतम परिचालन लागत और एक लंबा लेजर जीवनकाल।
3 डी फाइबर लेजर एनग्रेवर पैरामीटर
| नमूना | टीसी-एम। |
|---|---|
| लेजर शक्ति | 20W, 30W, 50W, 100W (मॉडल द्वारा भिन्न होता है) |
| अंकन क्षेत्र | 110x110 मिमी, 175x175 मिमी, 300x300 मिमी, आदि। |
| उत्कीर्णन गहराई | 1 मिमी तक (सामग्री के आधार पर) |
| लेजर तरंगदैर्ध्य | 1064nm |
| स्थिति सटीकता | ± 0। 01 मिमी |
| अंकन मार्ग | XYZ त्रिकोणीय गतिशील फोकसिंग |
| शीतलन विधि | हवा का |
| नियंत्रण सॉफ्टवेयर | EZCAD3 (3 डी संस्करण) या समकक्ष |
| समर्थित स्वरूप | एआई, बीएमपी, पीएलटी, डीएक्सएफ, जेपीजी, पीएनजी, आदि। |
| बिजली की आपूर्ति | एसी 220V/110V, 50/60 हर्ट्ज |
3 डी फाइबर लेजर एनग्रेवर मुख्य भाग
फाइबर लेजर स्रोत।
मूल RAYCUS/JPT/IPG/अधिकतम वैकल्पिक।
100, 000+ घंटे तक स्थिर काम करने वाला जीवनकाल।
JCZ 3D डिजिटल गैल्वेनोमीटर
स्कैनिंग हेड। न केवल 2 डी मार्किंग फ़ंक्शन कर सकते हैं, बल्कि 3 डी गहरी उत्कीर्णन और राहत भी कर सकते हैं।
2 डी स्कैनिंग हेड भी वैकल्पिक है।
एफ-थीटा लेंस
बेस्ट ब्रांड "वेवलेंथ"
कार्य क्षेत्र 50*50 मिमी -300*300 मिमी वैकल्पिक
बीजिंग jczezcad2 नियंत्रण कार्ड
Windows सिस्टम के साथ संगत EZCAD नियंत्रण प्रणाली।
उपयोगकर्ता के अनुकूल इंटरफ़ेस और उच्च स्थिरता।
आसान कामकाज।
डबल रेड पॉइंटर्स।
यह उपयोगकर्ता को फोकल को समायोजित करने में मदद कर सकता है
अधिक सुविधाजनक और आसान लंबाई।
उच्च परिशुद्धता के साथ मीनवेल बिजली की आपूर्ति।
स्टैंड कॉलम की ऊंचाई 50 सेमी है।
कॉलम की ऊंचाई को अनुकूलित किया जा सकता है।
मानक मैनुअल, मोटराइज्ड या ऑटोफोकस
अनुकूलित किया जा सकता है।
एल्यूमीनियम वर्किंग टेबल।
सपाट और चिकनी कॉम्पैक्ट संरचना।
लचीला संसाधन

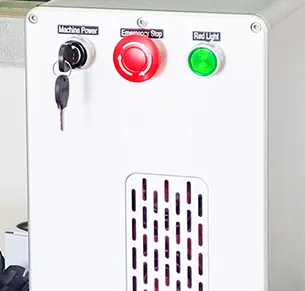

नियंत्रण बटन
आपातकालीन स्टॉप: इसे दबाएं जब त्रुटियों को पूरा किया जाता है, तो मशीन तुरंत काम करना बंद कर देगी।
कुंजी स्विच: मशीन की शक्ति को नियंत्रित करने के लिए कुंजी स्विच का उपयोग करना।
3 डी लेजर के लिए jczezcad3।
कई प्रारूपों और वेक्टर फ़ाइल प्रारूपों के साथ संगत, सरल ऑपरेशन।
कई अलग -अलग भाषाओं की पेशकश की।
3 डी फाइबर लेजर एनग्रेवर नमूने
अधिक cuकड़ाप्रकार
उपवास
किसी भी अधिक प्रश्न और विवरण, हमें स्वतंत्र रूप से संपर्क करने के लिए स्वतंत्र रहें ~
