फाइबर लेजर मार्किंग फोकसिंग लेंस

फाइबर लेजर मार्किंग फोकसिंग लेंस, के नाम से भी जाना जाता हैएफ-थीटा स्कैन लेंस, एक ऑप्टिकल लेंस है जिसे विशेष रूप से लेजर बीम को लगातार सटीकता के साथ एक सपाट अंकन सतह पर केंद्रित करने के लिए डिज़ाइन किया गया है।



आमतौर पर 1064 एनएम तरंग दैर्ध्य पर इन्फ्रारेड स्पेक्ट्रम में काम करने वाले फाइबर लेजर के लिए डिज़ाइन किया गया है।

यह फाइबर लेजर मार्किंग सिस्टम में एक आवश्यक घटक है, जो विरूपण-मुक्त और उच्च गति मार्किंग, उत्कीर्णन या कटिंग प्रदान करता है।

यह लेंस एक परिभाषित कार्य क्षेत्र पर सटीक और समान परिणाम की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श है।

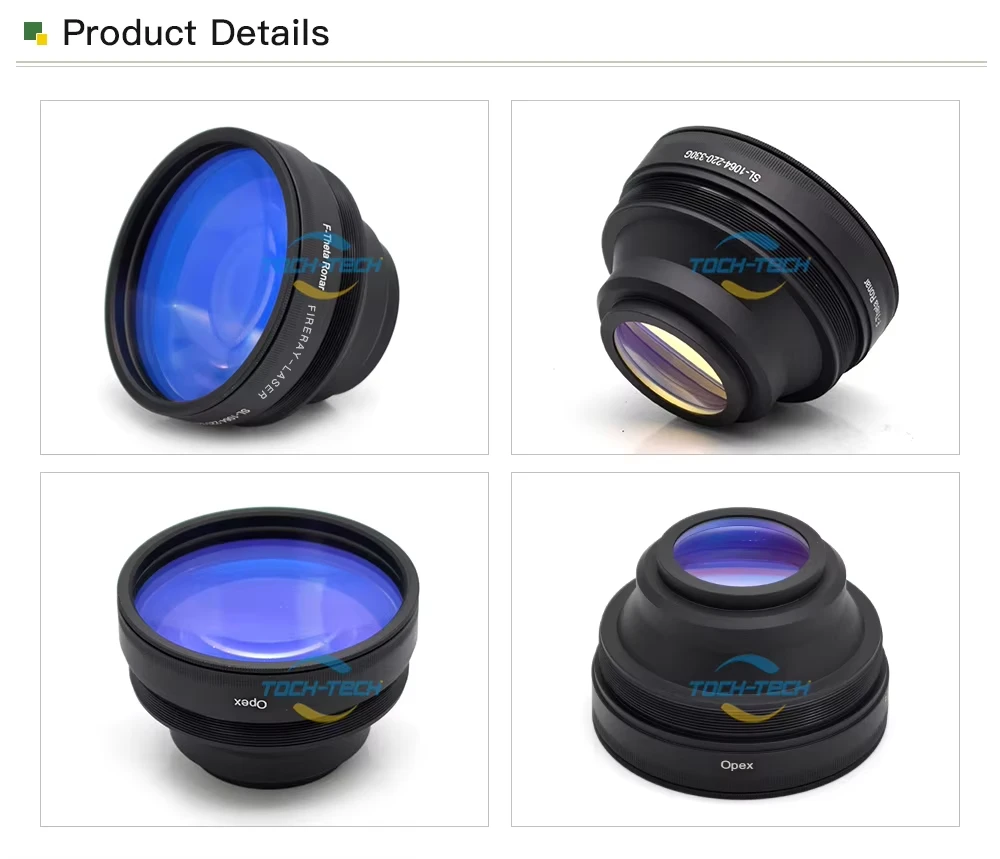

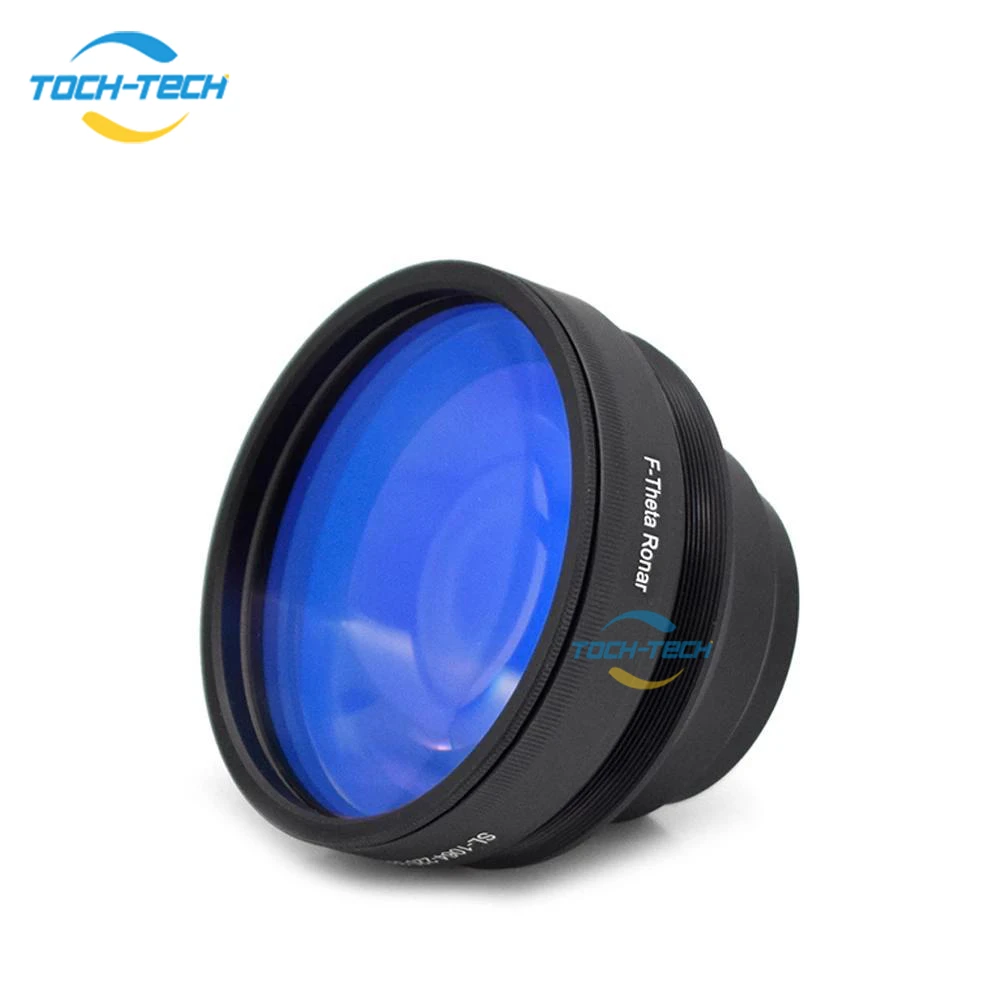

ओपेक्स एफ-थीटा फील्ड स्कैन लेंस 1064एनएम 70x{3}}x300मिमी एफ100-420मिमी

1064nm YAG ऑप्टिकल फाइबर लेजर मार्किंग मशीन पार्ट्स

विकल्प के लिए फोकल लंबाई और अंकन आकार:

• एफ100 70x70मिमी
• एफ163 112x112मिमी
• एफ210 150x150मिमी
• एफ210 160X160मिमी
• एफ254 174x174मिमी
• एफ330 220x220मिमी
• एफ420 300x300मिमी





1. उत्पाद अंकन:
धातुओं और प्लास्टिक पर सीरियल नंबर, बारकोड, क्यूआर कोड और लोगो को चिह्नित करने के लिए उद्योगों में उपयोग किया जाता है।



2. उच्च गति उत्कीर्णन:
गहनों, औजारों या इलेक्ट्रॉनिक घटकों पर जटिल डिज़ाइन या पाठ उकेरने के लिए आदर्श।



3. सामग्री प्रसंस्करण:
इसका उपयोग पतली सामग्री को काटने, सतहों पर नक्काशी करने या गहरी नक्काशी करने के लिए किया जा सकता है।



4. औद्योगिक स्वचालन:
ऑटोमोटिव, एयरोस्पेस और विनिर्माण क्षेत्रों में उच्च परिशुद्धता अंकन के लिए स्वचालित प्रणालियों में शामिल किया गया।



सामग्रियों की एक विस्तृत श्रृंखला के लिए उपयुक्त, जिनमें शामिल हैं:

• धातुएँ: स्टेनलेस स्टील, एल्यूमीनियम, पीतल, आदि।
• प्लास्टिक: एबीएस, पीवीसी, पीई, आदि।
• चीनी मिट्टी: कठोर सतहों पर अंकन और नक़्क़ाशी।
• लेपित सामग्री: एनोडाइज्ड धातुएं और चित्रित सतहें।

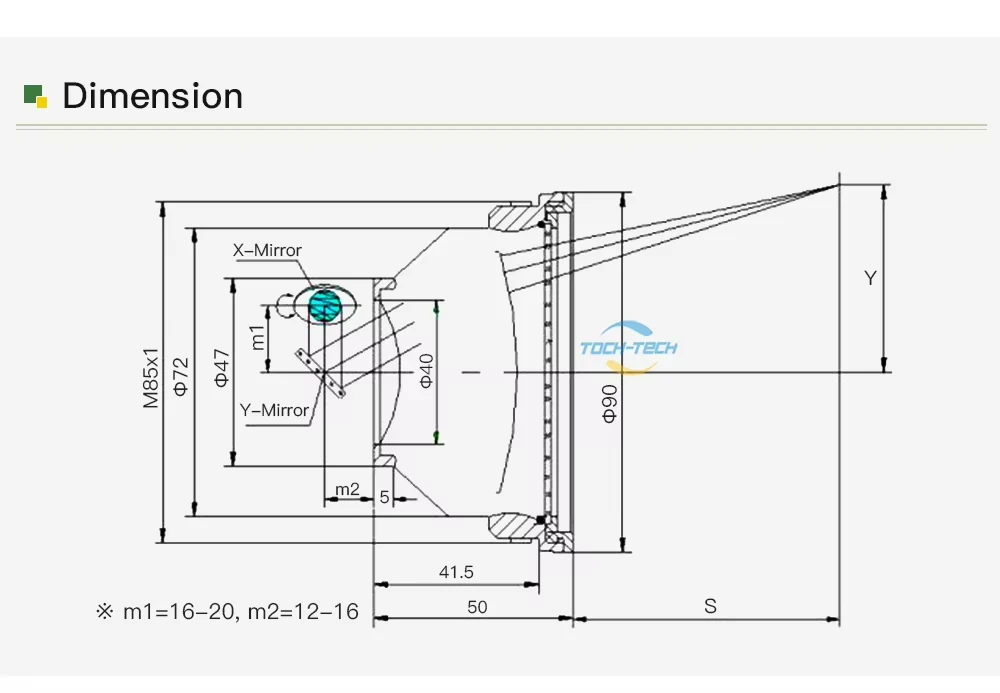

नमूना	ईएफएल (मिमी)	फ़ील्ड स्कैन करें (मिमी)	स्थान का आकार (μm)	प्रवेश द्वार पुतली (मिमी)	मैक्स.स्कैन कोण(डिग्री)	धागा	कार्यरत दूरी(मिमी)
1064-70-100G	F=100	70x70	11.0	14.0	25.0	M85x1	98.8
1064-112-163G	F=163	112x112	30.0	10.0	25.0		184.9
1064-150-210G	F=210	150x150	24.5	14.0	25.0		238.4
1064-174-254G	F=254	174x174	43.5	16.0	25.0		288.9
1064-220-330G	F=330	220x220	50.0	14	25.0		385.0
1064-300-420	F=420	300x300	50.5	14	29.0		492.0





1. एफ-थीटा लेंस किस सामग्री से बने होते हैं?

एफ-थीटा लेंस आमतौर पर उच्च गुणवत्ता वाली ऑप्टिकल सामग्री से बनाए जाते हैं जैसे:

फ़्यूज्ड सिलिका: बेहतर थर्मल और ऑप्टिकल गुणों के लिए।

ऑप्टिकल ग्लास: लेजर ट्रांसमिशन को अनुकूलित करने के लिए एंटी-रिफ्लेक्टिव कोटिंग के साथ।



2. फ़ाइबर लेज़र फ़ोकसिंग लेंस के लिए उपलब्ध मार्किंग फ़ील्ड आकार क्या हैं?

सामान्य फ़ील्ड आकार में शामिल हैं:

110x110 मिमी: उच्च परिशुद्धता के साथ छोटा अंकन क्षेत्र।

200x200 मिमी: बहुमुखी अनुप्रयोगों के लिए मध्यम अंकन क्षेत्र।

300x300 मिमी: बड़े वर्कपीस के लिए बड़ा अंकन क्षेत्र।



3. फाइबर लेजर फोकसिंग लेंस की पावर हैंडलिंग सीमाएँ क्या हैं?

अधिकांश लेंस सामग्री और कोटिंग्स के आधार पर, 100W या उससे अधिक तक बिजली के स्तर को संभालने के लिए डिज़ाइन किए गए हैं।

हमेशा निर्माता से विशिष्टताओं की जांच करें।



4. मैं एफ-थीटा लेंस को लेजर सिस्टम के साथ कैसे संरेखित करूं?

यह सुनिश्चित करना कि लेंस गैल्वो स्कैनर पर सुरक्षित रूप से लगा हुआ है।

लेंस के ऑप्टिकल केंद्र को लेजर बीम पथ के साथ संरेखित करना।

पूरे क्षेत्र में एक समान अंकन के लिए परीक्षण और समायोजन।



5. क्या मैं क्षतिग्रस्त एफ-थीटा लेंस की मरम्मत कर सकता हूँ?

क्षतिग्रस्त लेंसों की मरम्मत आम तौर पर संभव नहीं होती है।

लगातार अंकन गुणवत्ता सुनिश्चित करने के लिए प्रतिस्थापन की सिफारिश की जाती है।



अधिक विवरण और कोटेशन प्राप्त करने के लिए कृपया पूछताछ भेजें।
